接线与装配

本页说明 ESP32-S3、触摸屏和音频模块的接线方式。还没有准备硬件时，请先看：硬件 DIY。

接线前必读

• 请在断电状态下接线，确认无误后再通电。
• 当前方案统一按 3.3V 逻辑 连接，不要把屏幕或音频信号线接到 5V。
• ESP32-S3 的 IO 编号请以开发板丝印或资料为准，避免把 GPIO 与物理排针序号混淆。
• 首次上电前建议用万用表检查 3V3 和 GND 是否短路。

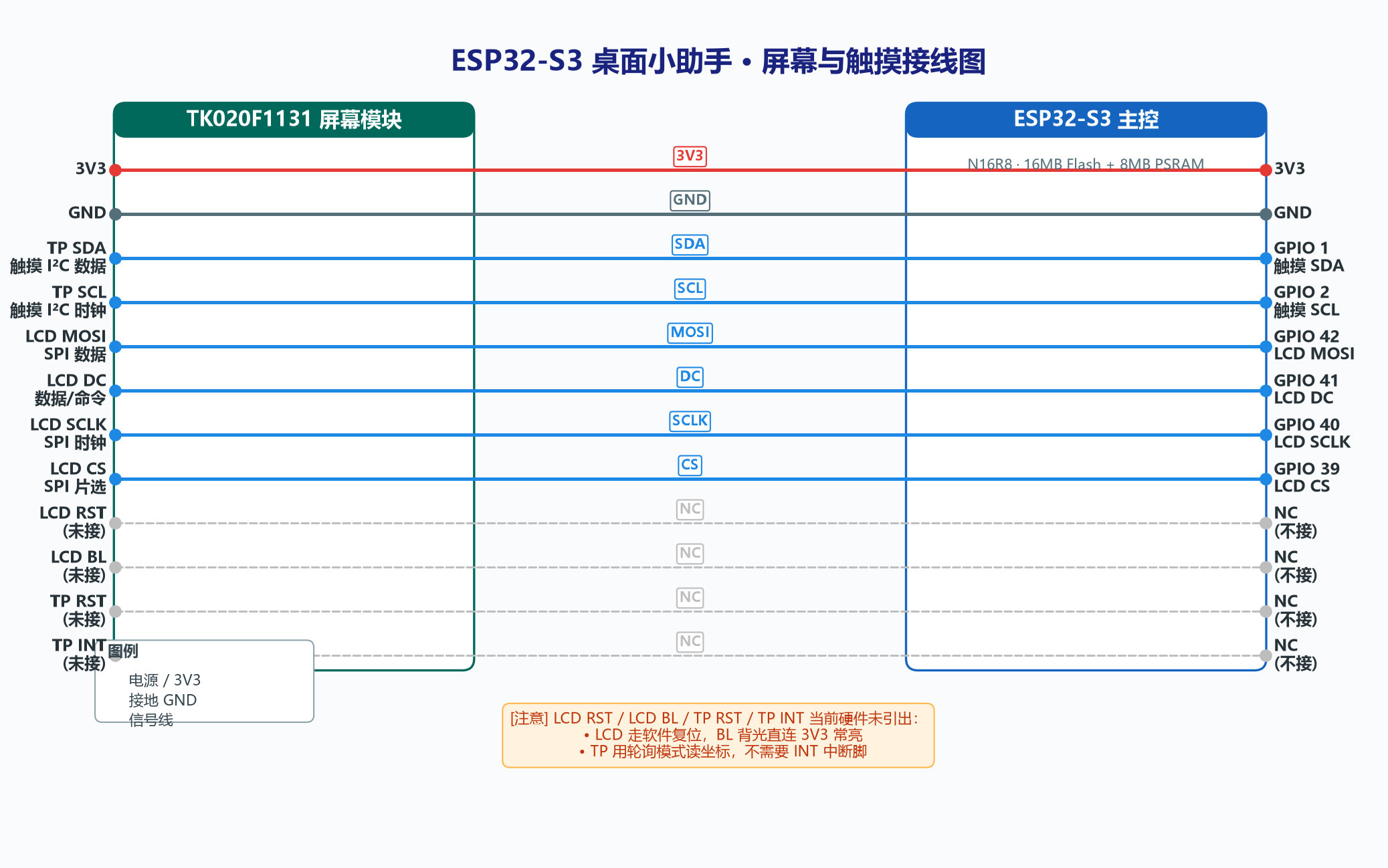

🖼️ 屏幕与触摸接线

屏幕模块端	ESP32-S3	说明
3V3	3V3	屏幕与触摸供电
GND	GND	接地
TP SDA	GPIO 1	触摸 I²C 数据
TP SCL	GPIO 2	触摸 I²C 时钟
LCD MOSI	GPIO 42	屏幕 SPI 数据
LCD DC	GPIO 41	屏幕数据 / 命令切换
LCD SCLK	GPIO 40	屏幕 SPI 时钟
LCD CS	GPIO 39	屏幕 SPI 片选
LCD RST	悬空 / NC	当前硬件未接，固件走软复位
LCD BL	悬空 / NC	背光直连 3V3，常亮
TP RST	悬空 / NC	当前硬件未接
TP INT	悬空 / NC	当前硬件未接，固件使用轮询触摸

背光说明

当前屏幕背光直连 3V3，属于常亮方案。固件可以关闭画面内容，但无法真正断开背光供电。

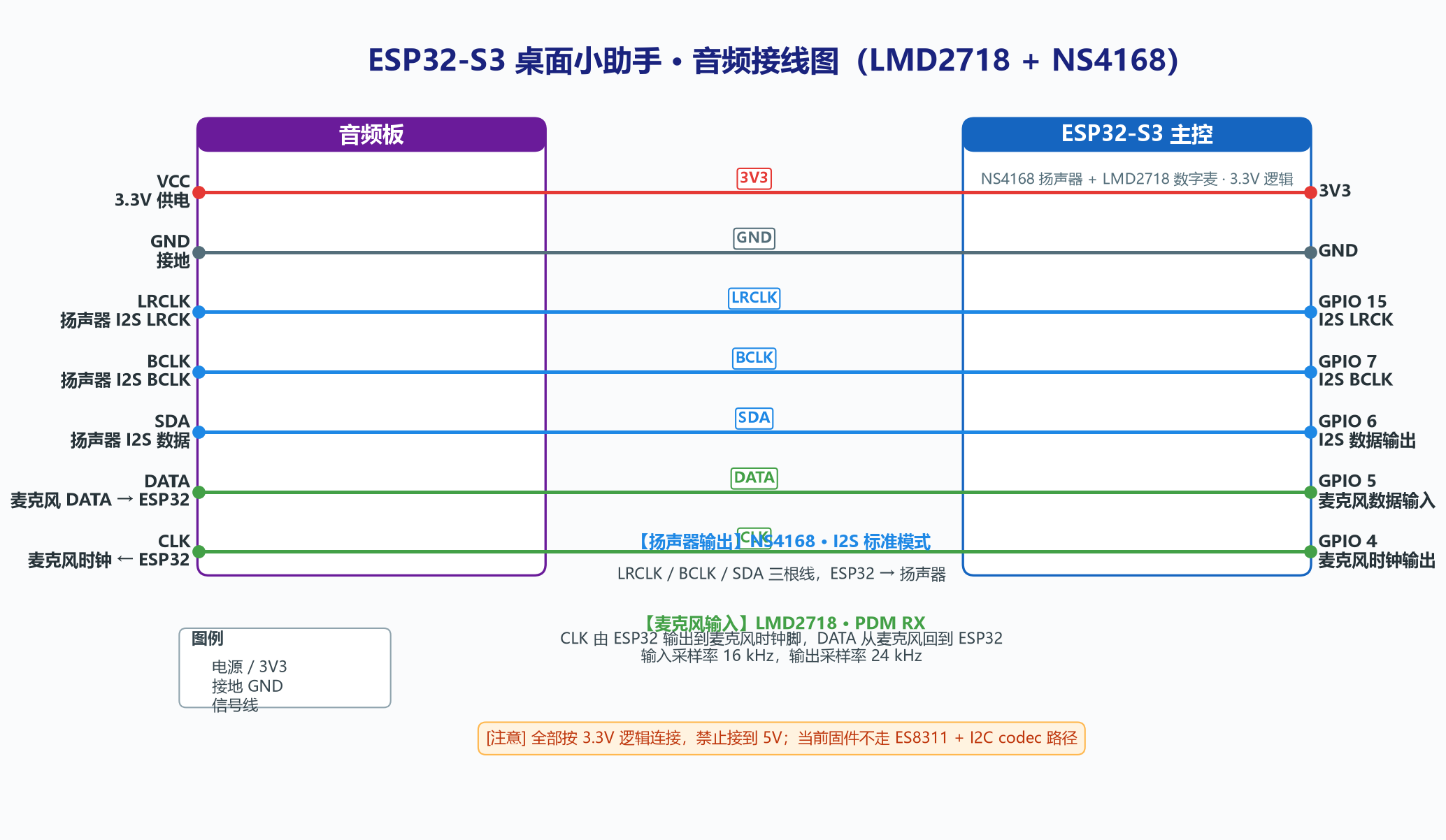

🔊 音频接线

音频模块端	ESP32-S3	用途
LRCLK	GPIO 15	扬声器 I2S LRCK
BCLK	GPIO 7	扬声器 I2S BCLK
SDA	GPIO 6	扬声器 I2S 数据
DATA	GPIO 5	麦克风 DATA，输入到 ESP32
CLK	GPIO 4	麦克风数字时钟
VCC	3V3	供电
GND	GND	接地

音频模块要和固件匹配

当前固件以 LMD2718 + NS4168 音频方案为准。若你使用 INMP441、MAX98357A 或其它音频模块，请先确认对应固件是否支持，避免接线正确但驱动不匹配导致无声或无麦克风输入。

✅ 上电前检查清单

• 屏幕 3V3 和 GND 没有接反。
• 触摸的 TP SDA / TP SCL 分别接到 GPIO 1 / GPIO 2。
• 屏幕 SPI 的 MOSI、SCLK、CS、DC 没有交叉。
• 音频模块 VCC 使用 3.3V 供电。
• 喇叭正负极已经接到音频模块输出端。
• USB-C 数据线支持数据传输，后续烧录时电脑能识别串口。

🧰 装配建议

• 先裸板调试，后装外壳：确认屏幕、触摸、音频、联网都正常后再固定。
• 线材尽量短而软：屏幕和音频模块放进外壳后，过硬的线容易顶住屏幕或造成接触不良。
• 注意 Wi-Fi 天线位置：不要让金属外壳、喇叭磁铁或线束压住天线区域。
• 保留 USB 接口空间：装壳后仍需要能插入 USB 线，用于供电、重刷和串口排查。

🔜 下一步

接线完成后，请继续阅读：固件烧录。
